Gerbang Logika Dasar

Gerbang Logika (Logic Gates) adalah sebuah entitas untuk melakukan pengolahan input-input yang berupa bilangan biner (hanya terdapat 2 kode bilangan biner yaitu, angka 1 dan 0) dengan menggunakan Teori Matematika Boolean sehingga dihasilkan sebuah sinyal output yang dapat digunakan untuk proses berikutnya.

Gerbang logika atau gerbang logik adalah suatu entitas dalam elektronika dan matematika Boolean yang mengubah satu atau beberapa masukan logik menjadi sebuah sinyal keluaran logik. Gerbang logika terutama diimplementasikan secara elektronis menggunakan diode atau transistor, akan tetapi dapat pula dibangun menggunakan susunan komponen-komponen yang memanfaatkan sifat-sifat elektromagnetik (relay), cairan, optik dan bahkan mekanik.

Gerbang logika merupakan dasar pembentukansistem digital. Gerbang logika beroperasi dengan bilangan biner, sehingga disebut juga gerbang logika biner. Tegangan yang digunakan dalam gerbang logika adalah TINGGI atau RENDAH. Tegangan tinggi berarti 1, sedangkan tegangan rendah berarti 0.

Jenis-jenisGerbang Logika

Gerbang AND: Apabila semua / salah satu input merupakan bilangan biner (berlogika) 0, maka output akan menjadi 0. Sedangkan jika semua input adalah bilangan biner (berlogika) 1, maka output akan berlogika 1.
Gerbang OR: Apabila semua / salah satu input merupakan bilangan biner (berlogika) 1, maka output akan menjadi 1. Sedangkan jika semua input adalah bilangan biner (berlogika) 0, maka output akan berlogika 0.
Gerbang NOT: Fungsi Gerbang NOT adalah sebagai Inverter (pembalik). Nilai output akan berlawanan dengan inputnya.
Gerbang NAND: Apabila semua / salah satu input bilangan biner (berlogika) 0, maka outputnya akan berlogika 1. Sedangkan jika semua input adalah bilangan biner (berlogika) 1, maka output akan berlogika 0.
Gerbang NOR: Apabila semua / salah satu input bilangan biner (berlogika) 1, maka outputnya akan berlogika 0. Sedangkan jika semua input adalah bilangan biner (berlogika) 0, maka output akan berlogika 1.
Gerbang XOR: Apabila input berbeda (contoh: input A=1, input B=0) maka output akan berlogika 1. Sedangakan jika input adalah sama, maka output akan berlogika 0.
Gerbang XNOR: Apabila input berbeda (contoh: input A=1, input B=0) maka output akan berlogika 0. Sedangakan jika input adalah sama, maka output akan berlogika 1.

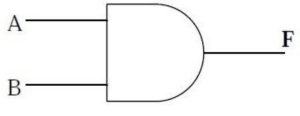

1. Gerbang AND

Gerbang AND digunakan untuk menghasilkan logika 1 jika semua masukan mempunyai logika 1, jika tidak maka akan dihasilkan logika 0.

Pernyataan Keluaran: $F = A . B$


Masukkan		Keluaran
A	B	F
0	0	0
0	1	0
1	0	0
1	1	1

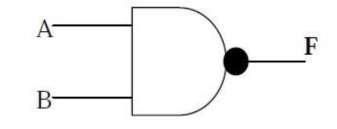

2. Gerbang NAND (Not AND)

Gerbang NAND akan mempunyai keluaran 0 bila semua masukan pada logika 1. Sebaliknya jika ada sebuah logika 0 pada sembarang masukan pada gerbang NAND, maka keluaran akan bernilai 1.

Pernyataan Keluaran:

F = \overline{A . B}


Masukkan		Keluaran
A	B	F
0	0	1
0	1	1
1	0	1
1	1	0

3. Gerbang OR

Gerbang OR akan memberikan keluaran 1 jika salah satu dari masukannya pada keadaan 1. jika diinginkan keluaran bernilai 0, maka semua masukan harus dalam keadaan 0.

Pernyataan Keluaran: $F = A + B$


Masukkan		Keluaran
A	B	F
0	0	0
0	1	1
1	0	1
1	1	1

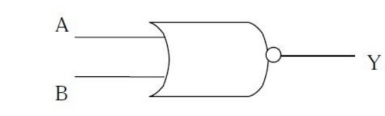

4. Gerbang NOR

Gerbang NOR akan memberikan keluaran 0 jika salah satu dari masukannya pada keadaan 1. jika diinginkan keluaran bernilai 1, maka semua masukannya harus dalam keadaan 0.

Pernyataan Keluaran: $F = \overline{A + B}$


Masukkan		Keluaran
A	B	Y
0	0	1
0	1	0
1	0	0
1	1	0

5. Gerbang XOR

Gerbang XOR (dari kata exclusive OR) akan memberikan keluaran 1 jika masukan-masukannya mempunyai keadaan yang berbeda.

Pernyataan Keluaran: $F = A \oplus B$

Persamaan: $F = A \oplus B = A . \bar{B} + \bar{A} . B$


Masukkan		Keluaran
A	B	Y
0	0	0
0	1	1
1	0	1
1	1	0

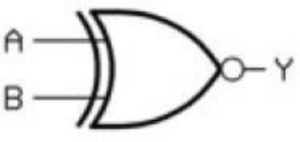

6. Gerbang XNOR

Gerbang XNOR disebut juga gerbang Not-EXCLUSIVE-OR. Gerbang XNOR mempunyai sifat bila sinyal keluaran ingin benilai tinggi (1) maka sinyal masukannya harus benilai genap (kedua nilai masukan harus rendah keduanya atau tinggi keduanya).

Pernyataan Keluaran: $Y = \overline{A \oplus B}$


Masukkan		Keluaran
A	B	Y
0	0	1
0	1	0
1	0	0
1	1	1

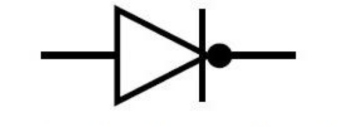

7. Gerbang NOT

Gerbang NOT adalah gerbang yang mempunyai sebuah input dan sebuah output. Gerbang NOT berfungsi sebagai pembalik (inverter), sehingga output dari gerbang ini merupakan kebalikan dari inputnya.

Pernyataan Keluaran: $F = \bar{A}$ atau $(A^{'})$


Masukkan	Keluaran
A	F
0	1
1	0

Tabel Kebenaran

Tabel kebenaran adalah ta bel yang menunjukkan kombinasi input beserta outputnya pada suatu kasus logika. TABEL KEBENARAN berguna sekali untuk menganalisa suatu fungsi logika. Ada kalanya suatu kasus logika ditunjukkan oleh suatu fungsi logika atau suatu tabel kebenaran. Untuk mempermudah pemahaman perhatikan contoh berikut.

Contoh

Tunjukkan nilai kebenaran dari suatu fungsi: F = AB'C + ABC'

Penyelesaian

F = AB'C + ABC'
A	B	C	B'	C'	AB'C	ABC'	AB'C + ABC'
0	0	0	1	1	0	0	0
0	0	1	1	0	0	0	0
0	1	0	0	1	0	0	0
0	1	1	0	0	0	0	0
1	0	0	1	1	0	0	0
1	0	1	1	0	1	0	1
1	1	0	0	1	0	1	1
1	1	1	0	0	0	0	0
