Model referensi jaringan OSI atau OSI Reference Model for open networking adalah sebuah model arsitektural jaringan yang dikembangkan oleh badan International Organization for Standardization (ISO) di Eropa pada tahun 1977.

OSI sendiri merupakan singkatan dari Open System Interconnection. Model ini disebut juga dengan model "Model tujuh lapis OSI" (OSI seven layer model).

Sebelum munculnya model referensi OSI, sistem jaringan komputer sangat tergantung kepada pemasok (vendor). OSI berupaya membentuk standar umum jaringan komputer untuk menunjang interoperabilitas antar pemasok yang berbeda.

Dalam suatu jaringan yang besar biasanya terdapat banyak protokol jaringan yang berbeda. Tidak adanya suatu protokol yang sama, membuat banyak perangkat tidak bisa saling berkomunikasi.

Model referensi ini pada awalnya ditujukan sebagai basis untuk mengembangkan protokol-protokol jaringan, meski pada kenyataannya mengalami kegagalan. Kegagalan itu disebabkan oleh beberapa faktor berikut:

Standar model referensi OSI, jika dibandingkan dengan model referensi DARPA (Model Internet) yang dikembangkan oleh Internet Engineering Task Force (IETF), hampir sama. Model DARPA adalah model basis protokol TCP/IP yang populer digunakan.
Model referensi OSI dianggap sangat kompleks. Beberapa fungsi (seperti halnya metode komunikasi connectionless) dianggap kurang bagus, sementara fungsi lainnya (seperti flow control dan koreksi kesalahan) diulang-ulang pada beberapa lapisan.
Pertumbuhan Internet dan protokol TCP/IP (sebuah protokol jaringan dunia nyata) membuat OSI Reference Model menjadi kurang diminati.

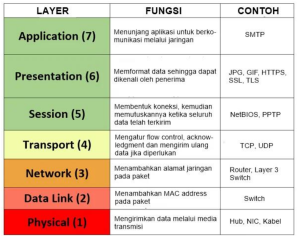

Berdasarkan dokumen rekomendasi X.200, standart OSI ini memiliki 7 layer. Tiap layer ini memiliki definisi fungsi yang berbeda.

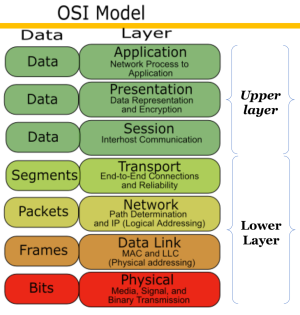

Lapisan-lapisan ini diklasifikasikan dalam dua kolompok, Upper layer dan Lower Layer.

Upper layer merupakan bagian yang tanggung jawabnya lebih berorientasi pada aspek human-interaction (antarmuka manusia-komputer),
Lower Layer merupakan inti (core) dari proses komunikasi data. lower layer ini hal yang menjadi perhatian utama pada network engineer.

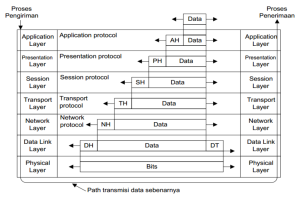

Model referensi OSI (Open System Interconnection) menggambarkan bagaimana informasi dari suatu software aplikasi disebuah komputer berpindah melewati sebuah media jaringan ke suatu software aplikasi di komputer lain

Fungsi setiap lapisan/layer adalah untuk melayani keperluan layer yang berada di atasnya.

Model OSI bukanlah merupakan arsitektur jaringan. Melainkan hanya menjelaskan tentang apa yang harus dikerjakan oleh sebuah layer .

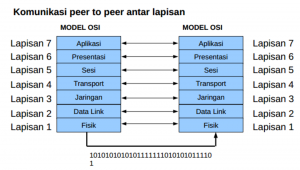

Proses yang terjadi pada setiap mesin pada lapisan tertentu disebut peer-to-peer processes (proses peer-to-peer).

2 mesin akan dapat berkomunikasi jika pada lapisan tertentu menggunakan protokol yang sama

Application Layer

Application layer merupakan lapisan paling atas dari model OSI dan bertanggung jawab untuk menyediakan sebuah interface antara protokol jaringan dengan aplikasi yang ada pada komputer.

Application layer menyediakan layanan yang dibutuhkan oleh aplikasi, seperti menyediakan sebuah interface untuk Simple Mail Transfer Protocol (SMTP), telnet dan File Transfer Protocol (FTP). Pada bagian sinilah dimana aplikasi saling terkait dengan jaringan.

Presentation Layer

Presentation Layer bertanggung jawab untuk mempersiapkan data agar bisa digunakan dengan program tertentu. Atau dengan kata lain, mempresentasikan data agar program tersebut dapat menyerap, mengakses, dan menggunakannya.

Presentation layer juga melakukan proses enkripsi/ dekripsi informasi atau data sehingga mampu digunakan pada lapisan aplikasi.

Presentation Layer berperan sebagai penerjemah bahasa komunikasi yang berbeda antara dua perangkat komputer. Melakukan enkripsi data dari perangkat sumber, lalu men-dekripsi-nya pada perangkat penerima.

Session Layer

Session layer bertanggung jawab untuk mengendalikan sesi koneksi dialog seperti menetapkan, mengelola dan memutuskan koneksi antar komputer.

Untuk dapat membentuk sebuah sesi komunikasi, session layer menggunakan sirkuit virtual yang dibuat oleh transport layer.

Session Layer mengirimkan data melalui pos-pos. Contohnya, untuk mengirim 100 data, Session Layer bisa mengatur penempatan pos setiap 10. Jika setelah mencapai 50 tiba-tiba jaringan putus, maka pengiriman data bisa diulangi dari pos terakhir.

Transport Layer

Transport layer bertanggung jawab untuk mengirimkan pesan antara dua atau lebih host didalam jaringan. Transport layer juga menangani pemecahan dan penggabungan pesan dan juga mengontrol kehandalan jalur koneksi yang diberikan. Protokol TCP merupakan contoh yang paling sering digunakan pada transport layer.

Lapisan ini juga bertanggung jawab mengendalikan alur komunikasi antara dua perangkat yang kecepatan internetnya berbeda agar dapat saling mengoptimalkan. Juga, memastikan data tersampaikan secara lengkap dan meminta kiriman ulang jika gagal

Network Layer

Network layer bertanggung jawab untuk menetapkan jalur yang akan digunakan untuk melakukan transfer data antar perangkat di dalam suatu jaringan. Router jaringan beroperasi pada layer ini, yang mana juga menjadi fungsi utama pada layer network dalam hal melakukan routing.

Routing memungkinkan paket dipindahkan antar komputer yang terhubung satu sama lain. Untuk mendukung proses routing ini, network layer menyimpan alamat logis seperti alamat IP untuk setiap perangkat pada jaringan. Layer Network juga mengelola pemetaan antara alamat logikal dan alamat fisik. Dalam jaringan IP, pemetaan ini dilakukan melalui Address Resolution Protocol (ARP)

Data Link Layer

Data link layer bertanggung jawab untuk memeriksa kesalahan yang mungkin terjadi pada saat proses transmisi data dan juga membungkus bit kedalam bentuk data frame. Data link layer juga mengelola skema pengalamatan fisik seperti alamat MAC pada suatu jaringan.

Data link layer merupakan salah satu layer OSI yang cukup kompleks, oleh karena itu layer ini kemudian dibagi lagi menjadi dua sublayer, yaitu layer Media Access Control (MAC) dan Layer Logical Link Control (LLC)

Layer Media Access Control (MAC) bertanggung jawab untuk mengendalikan bagaimana sebuah perangkat pada suatu jaringan memperoleh akses ke medium dan izin untuk melakukan transmisi data. Layer Logical Link Control (LLC) bertanggung jawab untuk mengidentifikasi dan membungkus protokol network layer dan mengontrol pemeriksaan kesalahan dan juga melakukan sinkronisasi pada frame

Physical Layer

Physical layer merupakan layer pertama atau yang terendah dari model OSI. Layer ini bertanggung jawab untuk mentransmisikan bit data digital dari physical layer perangkat pengirim (sumber) menuju ke physical layer perangkat penerima (tujuan) melalui media komunikasi jaringan.

Pada physical layer data ditransmisikan menggunakan jenis sinyal yang didukung oleh media fisik, seperti tegangan listrik, kabel, frekuensi radio atau infrared maupun cahaya biasa.
