==Bilangan Biner== | ==Bilangan Biner== | ||
Sistem bilangan yang digunakan dalam rangkaian adder adalah Sistem bilangan Biner (memiliki bilangan dasar 2). | Sistem bilangan yang digunakan dalam rangkaian adder adalah Sistem bilangan Biner (memiliki bilangan dasar 2). | ||

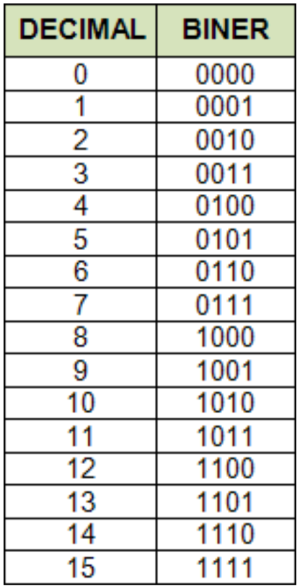

[[File:Membuat Counter Modulus 3.png|thumb|center]] | |||
==Pencacah (counter) Modulo 10== | |||
Rangkaian pencacah (counter) modulo-m yang menggunakan rangkaian kombinasional eksternal untuk menghasilkan pencacah dengan modulo 10 adalah pencacah Decade. | |||
Pencacah (counter) decade (divide-by-10) memiliki 10 status dalam urutan pencacahannya (angka desimal). | |||
Counter decade memiliki empat output menghasilkan angka biner 4-bit dan dengan menggunakan Gerbang AND dan Gerbang OR eksternal kita dapat mendeteksi terjadinya status pencacahan ke-9 untuk mengatur ulang pencacah kembali ke 0. | |||
Setelah mencapai hitungan 9 (1001 dalam biner), counter kembali ke 0000. | |||
