Topologi Bus

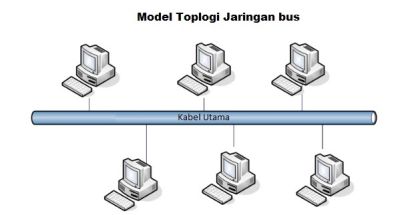

Topologi Bus adalah suatu metode atau cara untuk menghubungkan dua atau lebih komputer secara serial, dengan memakai kabel utama sebagai center atau pusat lalu lintas data. Topologi bus umumnya dipakai pada jaringan berskala kecil di mana semua perangkat jaringan terhubung dengan kabel tunggal yang disebut dengan bus.
Topologi bus menggunakan konektor T dan BNC serta sebuah terminator. Untuk media transmisi datanya, topologi bus menggunakan jenis kabel Coaxial. Sesuai namanya, desain rangkaian tipe jaringan ini mirip seperti ruangan di dalam bus.
Fungsi dari topologi ini adalah untuk menghubungkan dua atau lebih jaringan komputer untuk dapat saling bertukar informasi atau data. Secara singkat, prinsip kerja topologi bus ini adalah satu komputer sebagai server dan kemudian jaringan dipecah-pecah menggunakan sambungan kabel sehingga setiap jaringan komputer atau sambungannya memiliki bus sebagai konektornya.
Ciri-ciri
- Secara sederhana pada topologi bus, satu kabel media transmisi dibentang dari ujung ke ujung, kemudian kedua ujung ditutup dengan “terminator” atau terminating-resistance (biasanya berupa tahanan listrik sekitar 60 ohm).
- Pada titik tertentu diadakan sambungan (tap) untuk setiap terminal.
- Wujud dari tap ini bisa berupa kabel transceiver bila digunakan thick coax sebagai media transmisi.
- Atau berupa BNC T-connector bila digunakan thin coax sebagai media transmisi.
- Atau berupa konektor RJ-45 dan Hub bila digunakan kabel UTP.
- Transmisi data dalam kabel bersifat full duplex, dan sifatnya broadcast, semua terminal bisa menerima transmisi data.
- Suatu protokol akan mengatur transmisi dan penerimaan data, yaitu Protokol Ethernet atau CSMA/CD.
- Pemakaian kabel coax (10Base5 dan 10Base2) telah distandarisasi dalam IEEE 802.3, yaitu sebagai berikut:
| 10Base5 | 10Base2 | |
|---|---|---|
| Rate Data | 10 Mbps | 10 Mbps |
| Panjang / segmen | 500 m | 185 m |
| Rentang Max | 2500 m | 1000 m |
| Tap / segmen | 100 | 30 |
| Jarak per Tap | 2.5 m | 0.5 m |
| Diameter kabel | 1 cm | 0.5 Cm |
- Melihat bahwa pada setiap segmen (bentang) kabel ada batasnya maka diperlukan “Repeater” untuk menyambungkan segmen-segmen kabel.
Prosedur
- Semua perangkat komputer terhubung dengan menggunakan kabel utama. Seluruh komputer dapat saling mengirim dan menerima paket data, namun kabel utama harus dalam keadaan bebas pada saat pengiriman data. Dengan kata lain, komputer lain sedang tidak melakukan pertukaran data.
- Proses tersebut dapat dilakukan dengan memanfaatkan sebuah protokol yang disebut dengan Carrier Sense Multiple Access / Collision Detection (CSMA/CD). Dengan begitu, tidak akan terjadi tabrakan data pada kabel utamanya (backbone).
- Pada proses pengiriman data dari satu komputer ke komputer lainnya, komputer pengirim akan melakukan broadcast sebuah sinyal. Kemudian sinyal tersebut akan tersebar disepanjang kabel jaringan, lalu memeriksa setiap perangkat di dalam jaringan.
- Jika sebuah komputer memiliki alamat IP atau alamat MAC yang sama dengan yang dituju maka komputer tersebut akan menerima sinyal. Namun, jika komputer tersebut tidak punya alamat IP atau alama MAC yang sama, maka sinyal tersebut akan dibuang.
Kelebihan
- Dari segi instalasinya, topologi bus tergolong mudah dan sederhana.
- Karena tidak membutuhkan banyak kabel dan komponen, maka dari segi pembuatannya tergolong murah. Sehingga jika dibandingkan topologi lainnya, penggunaan topologi bus bisa untuk menekan biaya.
- Topologi bus termasuk mudah untuk dikembangkan dan tidak mengganggu perangkat jaringan lainnya yang terhubung.
- Jika terjadi kerusakan pada salah satu perangkat komputer client, maka tidak akan mempengaruhi perangkat client lainnya.
- Dalam pembuatannya, topologi bus tidak memerlukan hardware seperti switch atau hub layaknya pada Topologi Star.
Kekurangan
- Jika ada gangguan pada salah satu perangkat komputer, maka untuk mendeteksi letak kesalahannya cukup sulit. Selain itu juga pada jaringan topologi star cenderung rumit dan membutuhkan penanganan dari ahlinya.
- Semakin banyak perangkat komputer yang terhubung maka jalur lalu lintas transfer datanya juga akan semakin padat. Sehingga ketika laju transfer data terlalu tinggi, maka kinerja bus akan memburuk.
- Jalur utama yang mengalami kerusakan atau eror maka akan menyebabkan seluruh perangkat lainnya rusak atau lumpuh.
- Untuk memperkuat sinyal, harus menggunakan repeater.
- Jika salah satu komputer client membutuhkan kecepatan akses data yang tinggi, maka akan mempengaruhi kecepatan akses data pada perangkat lainnya.
