Sistem Basis Data:Data Flow Diagram

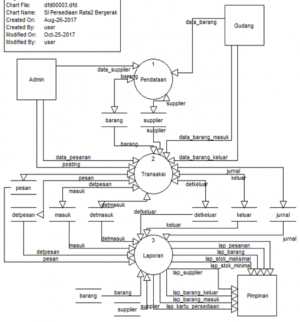

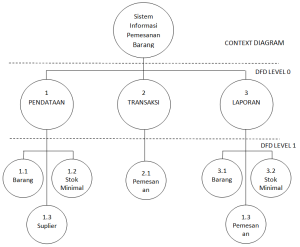

Data flow Diagram digunakan untuk menggambarkan suatu sistem yang telah ada atau sistem baru yang akan dikembangkan secara logika.
Data flow Diagram menggambarkan komponen-komponen sebuah sistem, aliran-aliran data diantara komponen-komponen, asal, tujuan dan penyimpanan dari data tersebut.
Identifikasi Data dan Informasi
- Data Barang
- Data Stok Minimal
- Data Suplier
- Data Pemesanan
- Laporan Data Barang
- Laporan Stok Minimal
- Laporan Pemesanan
Sumber Data dan Tujuan Informasi
Gudang
- Data Barang, Data Stok Minimal
Admin
- Data Suplier, Data Pemesanan, Laporan
- Data Barang, Laporan Stok Minimal,
- Laporan Pemesanan
Pimpinan
- Laporan Data Barang, Laporan Stok
- Minimal, Laporan Pemesanan
Simbol Data Flow Diagram
| Simbol | Nama Simbol | Fungsi |
|---|---|---|
| Error creating thumbnail: File missing | Terminator | Entitas luar yang berhubungan langsung dengan sistem |
| Error creating thumbnail: File missing | Proses | Transformasi input menjadi output. Penamaan proses sesuai kegiatan yang dilakukan |
| Error creating thumbnail: File missing | Data store | Data store berupa nama file tabel yang tersimpan dalam harddisk |
| Error creating thumbnail: File missing | Alur data | Menerangkan perpindahan data dari satu bagian ke bagian lainnya |
