Konfigurasi Router di Packet Cisco Tracker

From Wiki

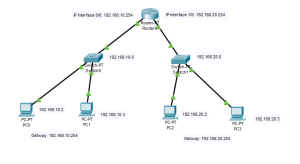

Pada kasus kali ini terdapat 4 komputer dengan IP berbeda yaitu 2 komputer 192.168.10.0 dan 2 komputer 192.168.20.0. Masing-masih komputer harus bisa berhubungan satu sama lain.

Untuk menyelesaikan masalah tersebut kita membutuhkan 1 perangkat router dan 2 perangkat switch, pada interface 0/0 router atur IP ke 192.168.10.254, setelah interface 0/0 diatur selanjutnya atur interface 1/0 router dengan IP 192.168.20.254.

Setelah semuanya diatur selanjutnya kita hubungkan masing-masing interface router tersebut ke switch.

Konfigurasi Router

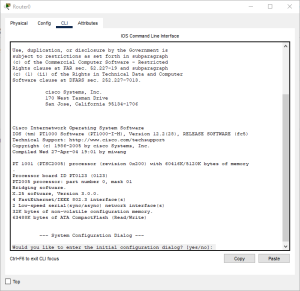

  • Pada saat booting pertama kali akan ada pertanyaan seperti berikut
Would you like to enter the initial configuration dialog? [yes/no]:
  • Tulis no
  • Untuk konfigurasi dasar silahkan ikuti perintah berikut.
  • Masukkan perintah enable untuk berpindah ke exex privilage
enable

Output

Router>enable
Router#

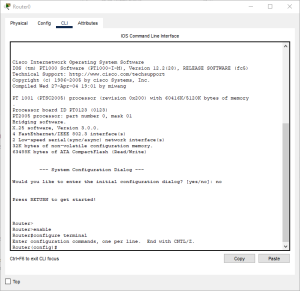

  • Masukkan perintah configure terminal untuk masuk ke konfigurasi global.
configure terminal

Output

Router#configure terminal
Enter configuration commands, one per line. End with CNTL/Z.
  • Setelah configurasi dasar berhasil, kita tinggal atur IP setiap interface. Misal FastEthernet 0/0 192.168.10.254, FastEthernet 1/0 192.168.20.254. Maka bisa menggunakan perintah berikut

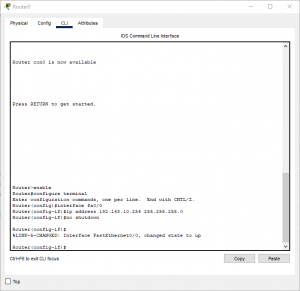

  • Ini merupakan perintah untuk melakukan konfigurasi interface FastEthernet 0/0
interface fa0/0

configure terminal

ip address 192.168.10.254 255.255.255.0

no shutdown

</syntaxhighlight>

Output

%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up
  • Setelah konfigurasi di interface FastEthernet 0/0, untuk keluar dari interface tersebut silahkan ketik exit
exit

Output

Router(config-if)#exit
Router(config)#
  • Perhatikan pada saat konfigurasi interface terdapat kata-kata config-if, setelah memasukkan perintah exit berubah menjadi config.

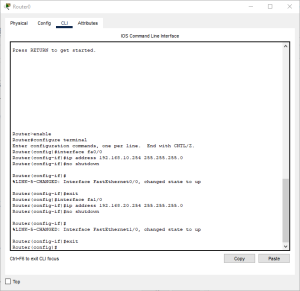

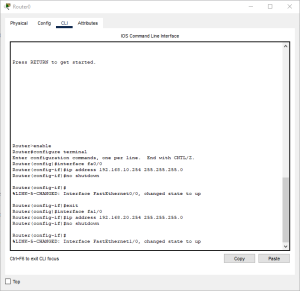

  • Ini merupakan perintah untuk melakukan konfigurasi interface FastEthernet 1/0
interface fa1/0
ip address 192.168.20.254 255.255.255.0

no shutdown

Output

%LINK-5-CHANGED: Interface FastEthernet1/0, changed state to up

Konfigurasi Komputer

  • Setelah konfigurasi di masing-masing interface selanjutnya konfigurasi IP setiap komputer.
  • Konfigurasi pada komputer 2 IP 192.168.10.2
    Konfigurasi pada komputer 2 IP 192.168.10.2
  • Konfigurasi pada komputer 2 IP 192.168.10.3
    Konfigurasi pada komputer 2 IP 192.168.10.3
  • Konfigurasi pada komputer 3 IP 192.168.20.2
    Konfigurasi pada komputer 3 IP 192.168.20.2
  • Konfigurasi pada komputer 4 IP 192.168.20.3
    Konfigurasi pada komputer 4 IP 192.168.20.3
  • Pada getway sesuaikan IP pada interface router
