Kapasitor
Kapasitor atau kondensator adalah suatu komponen listrik yang berfungsi menyimpan muatan listrik. Kapasitas kapasitor diukur dalam F (Farad) = 10-6 µF (mikro Farad) = 10-9 nF (nano Farad) = 10-12 pF (piko Farad). Kapasitor elektrolit mempunyai dua kutub positif dan kutub negatif (bipolar), sedangkan kapasitor kering misal "kapasitor mika", "kapasitor kertas" tidak membedakan kutub positif dan kutub negatif (non polar).
Kapasitor adalah komponen elektronika pasif yang mempunyai kemampuan menyimpan elektron-elektron selama waktu yang tertentu atau komponen elektronika yang digunakan untuk menyimpan muatan listrik yang terdiri dari dua konduktor dan di pisahkan oleh bahan penyekat (bahan dielektrik) tiap konduktor di sebut keping.
Kapasitor bekerja tanpa memerlukan arus panjar seperti halnya resistor.
Kapasitor terdiri atas dua konduktor (lempeng logam) yang dipisahkan oleh bahan penyekat (isolator). Isolator penyekat ini sering disebut sebagai bahan (zat) dielektrik.
Jika kedua ujung plat metal diberi tegangan listrik, maka muatan-muatan positif akan mengumpul pada salah satu kaki (elektroda) metalnya dan pada saat yang sama muatan-muatan negatif terkumpul pada ujung metal yang satu lagi. Muatan positif tidak dapat mengalir menuju ujung kutup negatif dan sebaliknya muatan negatif tidak bisa menuju ke ujung kutup positif, karena terpisah oleh bahan dielektrik yang non-konduktif.
Muatan elektrik ini “tersimpan” selama tidak ada konduksi pada ujung-ujung kakinya. Kemampuan untuk menyimpan muatan listrik pada kapasitor disebuat dengan kapasitansi atau kapasitas.
Fungsi Kapasitor
Fungsi Kapasitor sangat di perlukan dalam suatu komponen elektronika. Kapasitor adalah komponen elektronika yang berfungsi untuk menyimpan muatan listrik, selain itu kapasitor juga dapat digunakan sebagai penyaring frekuensi. Kapasitas untuk menyimpan kemampuan kapasitor dalam muatan listrik disebut Farad (F) sedangkan simbol dari kapasitor adalah C (Capasitor).
Fungsi Kapasitor sendiri terbagi atas 2 kelompok yaitu kapasitor yang memiliki kapasitas yang tetap dan kapasitor yang memiliki kapasitas yang dapat diubah-ubah (kapasitor variabel). Sifat dasar dalam sebuah kapasitor adalah dapat menyimpan muatan listrik, dan Untuk arus DC kapasitor berfungsi sebagai isulator/penahan arus listrik, sedangkan untuk arus AC Kapasitor berfungsi sebagai konduktor/melewatkan arus listrik.
Dalam penerapannya kapasitor digunakan sebagai filter/penyaring, perata tegangan DC yang di gunakan untuk mengubah tengangan AC ke DC,pembangkit gelombang ac atau oscilator dan sebagainya, dan juga dapat berfungsi sebagai impedansi (resistansi yang nilainya tergantung dari frekuensi yang diberikan), Untuk menghemat daya listrik pada lampu neon.
Fungsi Kapasitor dalam suatu rangkaian elektronika adalah sebagai kopling, filter pada sebuah rangkaian power supply, penggeser fasa, pembangkit frekuensi pada rangkaian oscilator dan juga digunakan untuk mencegah percikan bunga api pada sebuah saklar. Satuan Kapasitansi Kapasitor adalah Farad, tetapi Farad merupakan satuan yang besar untuk sebuah Kapasitor yang umum dipakai oleh Peralatan Elektronik. Oleh Karena itu, Satuan-satuan yang merupakan turunan dari Farad menjadi pilihan utama produsen dalam memproduksi sebuah Kapasitor agar dapat digunakan oleh peralatan Elektronika. Satuan-satuan tersebut diantaranya adalah : Micro Farad (µF), Nano Farad (nF) dan Piko Farad (pF). Turunan Farad yang umum digunakan dalam menentukan Nilai Kapasitansi sebuah Kapasitor:
| 1 Farad | 1.000.000µF (mikro Farad) |
|---|---|
| 1µF | 1.000nF (nano Farad) |
| 1µF | 1.000.000pF (piko Farad) |
| 1nF | 1.000pF (piko Farad) |
Jenis Kapasitor
Sesuai dengan fungsinya, kapasitor dapat dibagi menjadi 2 jenis yaitu:
A. Kapasitor Tetap
Kapasitor tetap adalaha kapasitor yang nilai kapasitansinya tidak dapat dirubah dan nilainya sudah ditetapkan oleh pabrik pembuatanya. Bentuk dan ukuran kapsitor tetap bermacam-macamdan berbeda antara satu dengan yang lainnya tergantung dari bahan pembuatnya. Kapasitor tetap dibedakan menjadi 2 yaitu:
1. Kapasitor Polar

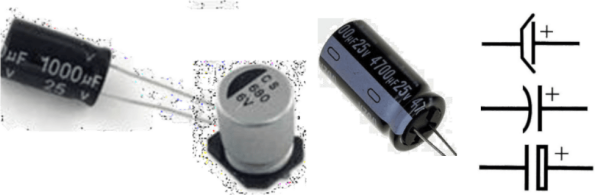

Kapasitor elektrolit
Kapasitor polar atau memilik 2 buah kutub pada kaki-kakinya. Kaki yang panjang merupakan kutub positif dan kaki yang pendek atau kaki yang memiliki tanda khusus adalah kaki negatif. Pemasangan [[Kapasitor Elektrolit|kapasitor elektrolit dalam rangkaian elektronika tidak boleh terbalik, khususnya untuk rangkaian arus DC namun untuk arus AC tidak jadi masalah.

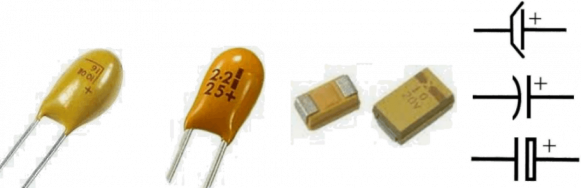

Kapasitor tantalum
kapasitor Tantalum dibuat dengan bentuk fisik yang kecil berwarna merah atau hijau.Kapasitor Tantalum memiliki keandalan yang tinggi sehingga kapasitor tantalum memiliki harga yang cukup mahal. Kapasitor Tantalum memakai bahan Logam Tantalum sebagai Terminal Anodanya (+). Kapasitor Tantalum dapat beroperasi pada suhu yang lebih tinggi dibanding dengan tipe Kapasitor Elektrolit lainnya.
2. Kapasitor non Polar
Kapasitor Keramik (Ceramic Capasitor)
Kapasitor Keramik adalah Kapasitor yang Isolatornya terbuat dari Keramik dan berbentuk bulat tipis ataupun persegi empat. Kapasitor Keramik tidak memiliki arah atau polaritas, jadi dapat dipasang bolak- balik dalam rangkaian Elektronika. Pada umumnya, Nilai Kapasitor keramik memiliki nilai yang kecil.

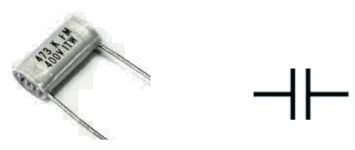

Kapasitor Polyester (Polyester Capacitor)
Kapasitor Polyester adalah kapasitor yang isolatornya terbuat dari Polyester dengan bentuk persegi empat. Kapasitor Polyester dapat dipasang terbalik dalam rangkaian Elektronika (tidak memiliki polaritas arah)
Kapasitor Kertas (Paper Capacitor)
Kapasitor Kertas adalah kapasitor yang isolatornya terbuat dari Kertas dan pada umumnya nilai kapasitor kertas berkisar diantara 300pf sampai 4µF. Kapasitor Kertas tidak memiliki polaritas arah atau dapat dipasang bolak balik dalam Rangkaian Elektronika.
B. Kapasitor tidak tetap (Variabel)
Kapasitor variabel merupakan kapasitor yang nilai kapasitansinya dapat diatur sesuai dengan kebutuhan. Adapun jenis dari kapasitor variabel yaitu;

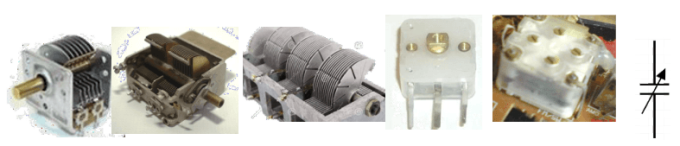

VARCO (Variable Condensator)
VARCO (Variable Condensator) yang terbuat dari Logam dengan ukuran yang lebih besar dan pada umumnya digunakan untuk memilih Gelombang Frekuensi pada Rangkaian Radio (digabungkan dengan Spul Antena dan Spul Osilator). Nilai Kapasitansi VARCO berkisar antara 100pF sampai 500pF

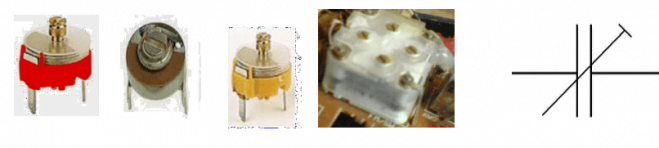

Trimmer
Trimmer adalah jenis Kapasitor Variabel yang memiliki bentuk lebih kecil sehingga memerlukan alat seperti Obeng untuk dapat memutar Poros pengaturnya. Trimmer terdiri dari 2 pelat logam yang dipisahkan oleh selembar Mika dan juga terdapat sebuah Screw yang mengatur jarak kedua pelat logam tersebut sehingga nilai kapasitansinya bisa berubah. Trimmer dalam Rangkaian Elektronika berfungsi untuk menepatkan pemilihan gelombang Frekuensi (Fine Tune).
