Sistem Digital:Desain Digital dengan Karnough Map

Konsep Penyederhanaan Desain Digital

Tahap minimalisasi rangkaian logika diperlukan agar diperoleh rangkaian dengan fungsi yang sama namun menggunakan gerbang yang paling sedikit.

Rangkaian dengan jumlah gerbang yang paling sedikit akan lebih murah harganya, dan dari segi tata letak komponennya akan lebih sederhana.

Selain harga murah konsumsi daya yang diperlukan juga rendah sehingga sistem dapat bekerja lebih cepat.

Karnough Map

Peta Karnaugh digunakan sebagai cara untuk menyederhanakan persamaan logika secara grafis, atau dapat pula dipandang sebagai metoda untuk mengubah suatu tabel kebenaran ke rangkaian logika yang sesuai secara sederhana dan rapi.

Cara penyederhanaan dapat dilakukan dengan Aljabar Boole dan Peta Karnaugh (K-Maps).

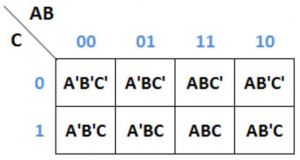

Karnough Map untuk 3 Variabel

Perhatikan: Nilai “11” tidak berada di kolom paling kanan.

Memetakan tabel kebenaran dalam kotak segi empat yang jumlahnya tergantung jumlah variabel masukan

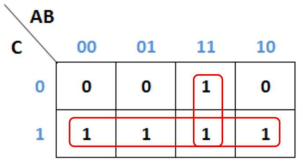

Penyederhanaan untuk setiap “1” yang bersebelahan menjadi suku minterm sederhana.

Aljabar Boole sbb:

1. ABC’ + ABC = AB(C’ + C) = AB
2. A’B’C + A’BC + ABC + AB’C = A’C(B’ + B) + AC(B + B’)
A’C + AC = C(A’ + A) = C
Hasil Akhir : AB + C

Desain Digital 3 Variabel

Memetakan tabel kebenaran dalam kotak segi empat yang jumlahnya tergantung jumlah variabel masukan.

A = sensor Infra Red, B = sensor berat, C = sensor ultrasonic.

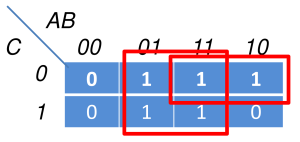

Penyederhanaan untuk setiap output “1” yang bersebelahan menjadi suku minterm sederhana.

Aljabar Boole sbb:

1. A’BC’ + ABC’ + A’BC + ABC
BC’(A’ + A) + BC(A’ + A) = BC’ + BC = B(C’ + C) = B
2. ABC’ + AB’C’ = AC’(B + B’) = AC’
Hasil Akhir : B + AC’

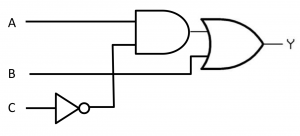

Hasil Akhir : Y = B + AC’
