Jaringan Komputer Dasar: Perangkat Jaringan

Perangkat jaringan komputer (bahasa Inggris: network devices) adalah komponen perangkat keras maupun lunak yang digunakan untuk menghubungkan, mengelola, dan memfasilitasi komunikasi antara komputer atau perangkat lain di dalam suatu jaringan komputer. Perangkat ini berfungsi untuk memastikan pengiriman dan transformasi data berjalan efisien, cepat, dan aman antarperangkat, serta memungkinkan berbagi sumber daya seperti data dan informasi. Agar dapat dikategorikan sebagai jaringan komputer, diperlukan minimal dua perangkat yang saling terhubung, baik melalui media kabel maupun nirkabel.

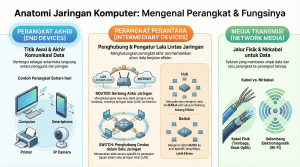

Klasifikasi Perangkat

Dalam pemanfaatan teknologi jaringan, perangkat diklasifikasikan menjadi tiga kategori utama untuk dapat terhubung dengan internet, yaitu:

Perangkat Akhir (End Devices)

Perangkat akhir adalah perangkat yang berfungsi sebagai antarmuka (interface) antara pengguna dan jaringan komunikasi data. Perangkat ini merupakan sumber atau tujuan dari pesan yang dikirimkan melalui jaringan. Setiap perangkat akhir memiliki alamat (address) untuk membedakannya dengan perangkat lain.

Contoh perangkat akhir meliputi:

Komputer: Termasuk workstation, laptop, file server, dan web server. Web server berfungsi melayani permintaan HTTP/HTTPS dan mengirimkan berkas ke klien.
Printer Jaringan: Printer yang didesain untuk terkoneksi langsung dengan jaringan komputer guna digunakan bersama.
Telepon VoIP: Perangkat yang menggunakan teknologi Voice over IP untuk komunikasi suara jarak jauh melalui internet.
Kamera Pengawas (IP Camera): Kamera video digital yang mengirimkan gambar melalui protokol IP dan dapat diakses dari jarak jauh.
Perangkat Mobile: Seperti smartphone dan tablet yang terhubung melalui jaringan seluler atau nirkabel.

Perangkat Perantara (Intermediary Devices)

Perangkat perantara berfungsi menghubungkan antarperangkat akhir (end devices) dan memastikan aliran data melintasi jaringan. Perangkat ini bertugas membangkitkan dan mengirimkan sinyal data, memelihara informasi jalur jaringan, serta memberitahukan kesalahan komunikasi.

Jenis-jenis perangkat perantara meliputi:

Router: Perangkat yang menghubungkan dua atau lebih jaringan yang berbeda (misalnya menghubungkan LAN ke Internet atau WAN). Router menggunakan tabel routing untuk menentukan jalur terbaik bagi paket data. Dalam implementasinya, router dapat berupa perangkat keras khusus (seperti MikroTik RouterBoard) atau perangkat lunak (seperti MikroTik RouterOS yang diinstal pada PC).
Switch: Perangkat yang menghubungkan perangkat dalam satu jaringan lokal (LAN). Switch bekerja lebih efisien daripada hub karena mampu menerima dan mengirimkan data secara spesifik dari server ke perangkat tujuan yang tepat, bukan menyalin ke seluruh port. Switch juga dapat membagi jaringan lokal ke banyak perangkat.
Hub: Perangkat yang membagi jaringan lokal ke banyak komputer, namun memiliki kelemahan yaitu menyalin paket data ke seluruh port yang terhubung, sehingga kurang efisien dan jika rusak dapat mengganggu transmisi ke seluruh jaringan.
Wireless Access Point (WAP): Perangkat yang menghubungkan perangkat nirkabel ke jaringan kabel dengan memancarkan sinyal Wi-Fi, serta memperluas jangkauan jaringan nirkabel.
Firewall: Sistem keamanan (bisa berupa perangkat keras atau lunak) yang melindungi jaringan dari serangan luar dengan memfilter lalu lintas data.

Media Transmisi (Network Media)

Media transmisi adalah saluran fisik atau non-fisik yang menghubungkan pengirim dan penerima data.

Media Fisik (Kabel): Menggunakan konduktor fisik seperti kabel tembaga (Koaksial, UTP, STP) yang menggunakan impuls listrik, atau kabel serat optik yang menggunakan pulsa cahaya untuk kapasitas transmisi besar.
Media Nirkabel (Wireless): Menggunakan gelombang elektromagnetik (radio, mikro, inframerah, atau satelit) untuk mengirimkan data tanpa kabel fisik.

Fungsi dan Cara Kerja

Perangkat jaringan bekerja dengan aturan protokol komunikasi untuk mengatur transmisi data. Perangkat perantara seperti router dan switch memiliki fungsi spesifik:

Regenerasi Sinyal: Membangkitkan kembali sinyal data untuk transmisi jarak jauh.
Routing: Menentukan jalur yang harus ditempuh pesan berdasarkan alamat tujuan. Router memanfaatkan konsep tabel routing (statis atau dinamis) untuk mendefinisikan jalur komunikasi ke jaringan lain.
Manajemen Lalu Lintas: Mengklasifikasikan dan mengarahkan pesan berdasarkan prioritas Quality of Service (QoS).
Keamanan: Mengizinkan atau menolak aliran data berdasarkan pengaturan keamanan, seperti yang dilakukan oleh firewall.

Perangkat Khusus dan Implementasi

Dalam infrastruktur jaringan modern, beberapa perangkat memiliki fungsi spesifik atau gabungan:

Modem: Mengonversi sinyal digital menjadi analog dan sebaliknya untuk transmisi melalui jaringan telepon atau jalur lain.
Multiplexer: Mentransmisikan beberapa sinyal (video, suara, teks) melalui sebuah sirkuit secara simultan.
MikroTik RouterBoard: Contoh perangkat keras spesifik yang memiliki sistem operasi (RouterOS) tertanam untuk berfungsi sebagai router, bridge, firewall, dan pengatur bandwidth. Perangkat ini memiliki berbagai arsitektur prosesor seperti MIPSBE, SMIPS, TILE, PPC, ARM, dan X86.
Bridge: Digunakan untuk menghubungkan segmen jaringan. Dalam perangkat MikroTik, fitur bridge dapat menggabungkan beberapa antarmuka (interface) agar berfungsi layaknya sebuah switch, memungkinkan penggabungan jaringan yang berbeda menjadi satu segmen logis.

Peralatan teknologi jaringan komputer dan telekomunikasi

Berikut adalah beberapa nama alat jaringan komputer yang sering kita temui dan menggunakannya. Biasanya untuk harga pendukung perangkat komputer tersebut juga tidaklah terlalu mahal, namun demikian harga juga ditentukan dengan kualitas barangnya.

1. Router

Router adalah sebuah perangkat yang berfungsi untuk menghubungkan dua jaringan atau lebih sehingga pengiriman data dari satu perangkat ke perangkat lain bisa diterima. Router juga bisa menghubungkan network/jaringan yang

menggunakan topologi seperti bus, star dan ring.

Dengan adanya perangkat bernama router tadi maka dua jaringan yang berbeda dapat terhubung, sebagai contoh 135.165.112.6/24 bisa terhubung ke 163.190.231.4/24 begitu dengan sebaliknya. Proses melakukan routing ini terjadi pada layer ke tiga pada OSI Layer. Perlu diketahui juga jika cara kinerja router tersebut hampir sama dengan bridge yang sama sama meneruskan data.

Penggunaan router ini sering digunakan dalam teknologi jaringan berbasis protokol TCP/IP. Untuk router yang digunakan dalam hal ini sering disebut dengan IP router. Selain itu, router juga bisa digunakan untuk membuat koneksi antara jaringan LAN dengan sebuah layanan telekomunikasi (telekomunikasi leased line / Digital Subscriber Line). Router ini sering disebut dengan access server.

Ada juga router yang menghubungkan jaringan lokal ke sebuah koneksi jaringan DSL (Digital Subscriber Line). Router ini dinamakan DSL router. Router-router di atas biasanya sudah dilengkapi dengan adanya fitur firewall.

Router juga memiliki kemampuan untuk memblokir lalu lintas data yang dikirimkan melalui broadcast. Hal itu mencegah terjadinya broadcast storm yang bisa mengakibatkan kinerja jaringan lebih lambat.

Fungsi router:

Router berfungsi utama sebagai penghubung antar dua atau lebih jaringan untuk meneruskan data dari satu jaringan ke jaringan lainnya. Perbedaannya dengan switch adalah jika switch merupakan penghubung beberapa alat untuk membentuk suatu lokal area network (LAN).
Router men-transmisikan information dari satu jaringan ke jaringan lainnya yang system kerjanya mirip dengan bridge.

2. HUB

Hub atau lebih dikenal dengan istilah network hub adalah sebuah perangkat yang berfungsi untuk menghubungkan komputer yang satu dengan komputer lainnya dalam suatu sistem jaringan. Komputer yang terhubung melalui hub ini dapat saling bertukar informasi satu sama lain. Namun tidak hanya terbatas pada komputer saja, segala perangkat yang berhubungan dengan komputer dapat dihubungkan dengan hub ini.

Hub memiliki sistem kerja yang mirip dengan switch. Hanya saja jika pada switch, data yang ditransfer akan diteruskan ke port yang spesifik (port yang memang menjadi tujuannya). Sementara itu pada hub, data yang diterima akan dikirimkan ke seluruh perangkat yang terkoneksi ke dalam port tersebut.

Sehingga dalam kasus ini hub tidak melakukan penyaringan maupun pengalihan ke jaringan lainnya.

Dengan demikian, jika ada sebuah hub dengan 8 port dan ada 5 port yang aktif, maka data yang masuk akan diteruskan ke 5 port yang aktif tersebut. Hal ini tentu menjamin bahwa informasi dapat terkirim dengan baik. Namun dari segi efisiensi tentu kurang bagus dikarenakan akan menghabiskan bandwidth jaringan. Oleh karena itu pada umumnya orang lebih memilih switch daripada hub.

a. Fungsi Hub

Hub memiliki fungsi yang memungkinkan perangkat yang terhubung dengan untuk saling bertukar informasi. Dengan demikian komputer yang terhubung pada hub ini akan bisa bertukar data. Pada umumnya hub ini digunakan pada sistem jaringan LAN kecil yang memiliki kompleksitas jaringan yang tidak terlalu tinggi. Secara umum hub sendiri dibedakan menjadi 3 macam, yaitu

passive hub,
active hub, dan
intelligent hub.

Passive hub adalah hub yang mempunyai kemampuan untuk menerima dan mengirimkan data dari dan ke komputer yang terhubung ke hub tersebut.

Sedangkan active hub adalah hub yang menerima data dari perangkat yang terhubung dengannya, kemudian mempunyai kemampuan memperkuat data sebelum dikirimkan ke perangkat lain yang terhubung pada hub tersebut.

Jenis terakhir adalah intelligent hub, yaitu hub yang dilengkapi dengan fungsi-fungsi tambahan tertentu. Melalui fungsi-fungsi tambahan tersebut, hub tipe ini bisa melakukan pengaturan dan pengawasan kepada arus pergerakan data pada hub tersebut.

b. Cara Kerja Hub

Hub bekerja dengan cara menerima data dari perangkat yang terhubung ke dalam port-nya dan mengirimkan ke perangkat lain yang terhubung ke port hub tersebut. Hub tidak bisa mendeteksi tujuan pengiriman data. Jadi hub akan mengirimkan data ke semua perangkat yang terhubung pada hub, tidak seperti switch yang akan mengirimkan data ke perangkat yang dimaksud.

Hal tersebut membuat pengiriman data melalui hub tidak begitu efisien karena hub mengirimkan data pada semua port secara bersamaan. Hal ini akan membuat penggunaan bandwidth jaringan melonjak. Oleh karena itu biasanya kalau kita menggunakan hub, maka koneksi pada komputer menjadi lambat.

Pada kasus menghubungkan 2 komputer, kita cukup menggunakan kabel UTP saja. Maka kedua komputer tersebut sudah bisa terhubung. Namun pada kasus komputer yang lebih banyak, misalnya saja 10 komputer, maka kita membutuhkan hub ini untuk mengirim data dari komputer yang satu dan diteruskan ke 9 komputer lainnnya.

Ketika hub menerima paket data dari 1 komputer tersebut, maka informasi akan dikirimkan ke 9 komputer lainnya. Meskipun mungkin data pada hub tersebut diteruskan ke semua perangkat yang terhubung pada hub tersebut, pada kenyataannya data hanya akan diproses pada salah satu perangkat yang menjadi tujuan paket data tersebut.

Dengan demikian ketika hub mengirimkan data pada semua perangkat yang terhubung, maka bandwidth jaringan akan overload. Sebagai akibatnya kecepatan akses data pada jaringan tersebut akan melambat. Hub ini memang cukup efektif untuk menghubungkan jumlah komputer yang tidak terlalu banyak. Namun ketika jumlah komputer yang dihubungkan lebih banyak lagi, maka hub ini akan menjadi kendala. Pada saat itulah perangkat seperti switch digunakan.

3. Switch

Switch adalah sebuah perangkat jaringan pada komputer yang menghubungkan perangkat pada sebuah jaringan komputer dengan menggunakan pertukaran paket untuk menerima, memproses dan meneruskan data ke perangkat yang dituju.

Banyak orang yang kesulitan untuk membedakan berbagai perangkat jaringan, terutama membedakan antara switch dengan hub. Perbedaan utama HUB adalah dari data yang dikirim atau diteruskan. Switch hanya mengirim data kepada perangkat yang memang membutuhkannya, dan tidak mengirimkan data yang sama kepada semua perangkat yang berada pada jaringan tersebut.

Switch juga dianggap sebagai jembatan dengan banyak port yang menggunakan alamat dari hardware untuk memproses dan mengirimkan data pada layer kedua dari model OSI. Beberapa jenis switch juga bisa memproses data pada layer ketiga dengan menambahkan fungsi routing yang biasanya memakai alamat IP untuk melakukan pengiriman paket. Itulah sebabnya mengapa ada yang membedakan switch menjadi dua jenis, yaitu switch layer dua dan switch layer tiga.

a. Fungsi Switch

Fungsi utama dari sebuah switch adalah menerima informasi dari berbagai sumber yang tersambung dengannya, kemudian menyalurkan informasi tersebut kepada pihak yang membutuhkannya saja. Tetapi selain itu switch juga memiliki fungsi lainnya yang berkaitan dengan area komunikasinya di layer kedua.

Fungsi selanjutnya dari switch adalah melakukan verifikasi terhadap setiap paket yang didapatkannya, sebelum mengarahkannya ke tempat yang dituju.

Selanjutnya switch berfungsi untuk mengirimkan data ke lokasi yang dituju.

Switch juga berfungsi untuk mengatur paket data yang akan dikirimkan. Entah itu mau diperkuat atau justru dibatasi jumlah paketnya.

Fungsi switch yang hampir sama dengan hub adalah sebagai titik pusat dari koneksi jaringan. Semua data dan informasi yang diterima akan dipusatkan di dalam switch terlebih dahulu sebelum disalurkan melalui jaringannya. Sebagai titik pusat, kondisi switch akan sangat mempengaruhi kondisi dari jaringannya.

Jika switch yang dipakai berkualitas buruk atau bahkan terjadi kerusakan, maka akan menimbulkan gangguan di seluruh jaringan. Fungsi switch yang terakhir adalah sebagai repeater dan splitter. Maksud dari repeater adalah sebagai penguat jaringan. Switch bisa dipakai untuk memperluas area cakupan dari jaringan yang dibuat tanpa membutuhkan kabel yang panjang. Sedangkan fungsi splitter adalah sebagai pemecah jaringan.

Hal ini biasanya dilakukan di kantor yang memiliki banyak lantai, sehingga setiap lantai dapat memiliki jaringan tersendiri, meskipun sebenarnya berada dalam satu jaringan utama yang sama.

b. Cara Kerja Switch dan Bedanya dengan Hub

Sebagaimana disebutkan sebelumnya, beberapa orang mungkin agak bingung untuk membedakan antara switch dengan hub, padahal jika diteliti lebih lanjut ternyata ada beberapa perbedaan diantara keduanya. Perbedaan yang telah sedikit dibahas adalah mengenai cara kerjanya. Hub hanya berfungsi untuk menerima dan mengirimkan informasi yang diterimanya. Sedangkan switch tidak hanya melakukan penerimaan dan pengiriman saja tetapi juga melakukan pengecekan dan pemrosesan.

Hal tersebut dipengaruhi oleh perbedaan berikutnya, yaitu layer tempat mereka bekerja. Switch memiliki area kerja di layer kedua yaitu data link, sedangkan hub berada pada layer satu atau physical sehingga memiliki fungsi yang hampir sama dengan kabel yaitu menyalurkan data saja.

Switch tentu saja lebih handal daripada hub karena melakukan penyeleksian terhadap perangkat yang terhubung dengannya. Dengan demikian switch bisa mengetahui darimana informasi berasal dan hendak dibawa kemana.

Sedangkan hub akan langsung menerima dan mengirim informasi ke semua perangkat yang tersambung padanya.

Berkat sistem seleksi tersebut tentunya membuat kinerja switch menjadi lebih cepat karena bisa langsung mengirim data ke tempat yang sesuai, sedangkan hub terhambat karena mengirim data secara menyeluruh. Perbedaan lain adalah pada sisi pengaturan. Hub sama sekali tidak bisa diatur, sedangkan switch bisa mengatur perangkat mana yang bisa terhubung dengannya. Serta bisa membagi satu jaringan menjadi dua atau lebih.

4. Access Point

Dalam ilmu jaringan komputer, pengertian Wireless Access Point perangkat keras yang memungkinkan perangkat wireless lain (seperti laptop, ponsel) untuk terhubung ke jaringan kabel menggunakan Wi-fi, bluetooh atau perangkat standar lainnya. Wireless Access point umumnya dihubungkan ke router melalui jaringan kabel (kebanyakan telah terintegrasi dengan router) dan dapat digunakan untuk saling mengirim data antar perangkat wireless (seperti laptop, printer yang memiliki wifi) dan perangkat kabel pada jaringan.

a. Fungsi acces point :

Access Point berfungsi sebagai pengatur lalu lintas data, sehingga memungkinkan banyak Client dapat saling terhubung melalui jaringan.
Sebagai Hub/Switch yang bertindak untuk menghubungkan jaringan lokal dengan jaringan wireless/nirkabel.
Access point dapat memancarkan atau mengirim koneksi data / internet melalui gelombang radio, ukuran kekuatan sinyal juga mempengaruhi area coverage yang akan dijangkau, semakin besar kekuatan sinyal (ukurannya dalam satuan dbm atau mw) semakin luas jangkauannya.

b. Penerapan Wireless Acces Point

Hotspot merupakan salah satu penerapan WIreless Acces Point yang paling umum, dimana klien nirkabel dapat terhubung ke internet tanpa memperhatikan jaringan tertentu yang telah mereka sambungkan saat itu. Di kota kota besar atau di daerah tertentu hotspot umumnya disediakan dalam rumah makan, perpustakaan, stasiun, atau daerah publik lainnya yang memungkinkan banyak orang untuk dapat terus tersambung ke jaringan internet.

5. Kabel

Kabel jaringan adalah sebuah perangkat keras komputer, yang mana berbentuk seperti kabel serta dirancang khusus untuk memenuhi kebutuhan sebagai penghubung.

Kabel jaringan digunakan agar bisa menghubungkan dari satu perangkat jaringan ke perangkat lainnya ataupun menghubungkan 2 hingga lebih komputer untuk dapat berbagi daya. Kabel jaringan berperan sebagai media transmisi yang terarah di dalam jaringan komputer.

Kabel jaringan sendiri memiliki beberapa tipe yang memang disesuaikan dengan kebutuhan pengguna, topologi jaringan yang digunakan, ukuran jaringan, kondisi, dan protocol.

6. NIC

NIC adalah sebuah peralatan elektronik yang dibuat pada sebuah papan PCB yang akan melakukan konversi sinyal sehingga sebuah workstation bisa mengirim dan menerima data dalam jaringan. Sering disebut juga dengan

Ethernet card, atau sering juga disebut LAN card. NIC merupakan kartu jaringan yang dipasang pada slot ekspansi pada komputer. Slot yang diperlukan bisa berupa slot PCI atau ISA. Selain itu terdapat juga beberapa card yang diperuntukkan khusus bagi laptop atau notebook dengan socket PCMCIA.

Sedangkan untuk output portnya dapat berupa port BNC, AUI (Thick Ethernet), dan UTP.

Sebuah NIC memiliki alamat khusus yang disebut sebagai ethernet address atau MAC address. Alamat ini adalah berupa kode heksa 48-bit. Setiap NIC memiliki alamat yang berbeda. Bila sebuah komputer hendak berkomunikasi dengan komputer lainnya maka ia akan memancarkan sinyal untuk mencari alamat NIC yang dituju. Jika alamat tersebut telah ditemukan, maka komunikasi antar dua kartu ethernet dapat dilakukan. Bila NIC yang dituju ternyata tengah menangani komunikasi dengan kartu ethernet lain nya, maka terjadi tabrakan data atau collision. Keduanya kemudian akan berhenti memancarkan sinyal, menunggu untuk kembali memancarkan sinyal dalam waktu yang acak, sehingga kemudian dapat berkomunikasi kembali.

a. Fungsi NIC

Fungsi NIC digunakan sebagai sarana menerima dan mengirimkan data melalui kabel jaringan. Adapun tugas dari NIC adalah sebagai berikut:

Transfer data ke komputer lain dengan terlebih dahulu mempersiapkan data dari komputer agar dapat dilewatkan ke media penghubung.
Mengontrol aliran data antar komputer dan sistem perkabelan.
Menerima data yang ditransfer dari komputer lain lewat kabel dan menterjemahkannya ke dalam bit yang dimengerti oleh komputer

b. Prinsip Kerja NIC

NIC bekerja pada lapisan fisik, di mana data dipecah menjadi bit kemudian dikirim melalui jaringan ke komputer lain yang kemudian dirangkai kembali menjadi data utuh. Setiap NIC memiliki kode unik tersendiri, artinya cuma ada satu, yang terdiri atas 12 digit kode yang disebut dengan MAC Address (Media Access Control). Tujuan adanya MAC address adalah untuk menghindari tabrakan antar data di jaringan. Misalnya node akan mengirimkan paket data, maka sebelumnya akan melihat apakah jaringan sedang mengirimkan paket data atau tidak. Jika node melihat jaringan tidak melakukan pengiriman paket data, maka node akan melakukan pengiriman paket data.

Jika ada paket data yang dipancarkan pada saat node sedang mengirimkan paket data, maka akan terjadi collision. Jika terjadi collision, maka node dan jaringan akan berhenti bersamaan untuk mengirimkan paket data. Setelah berhenti, node dan jaringan akan menunggu waktu secara acak untuk mengirimkan paket data. Paket data yang mengalami collision akan dikirim kembali saat ada kesempatan. Cara kerja ini sering dinamakan metode CSMA/CD (Carrier Sence Multiple Access/Collison Detection), yaitu pengurusan bagi pengiriman data oleh komputer/node secara serentak.

7. Modem

Modem merupakan suatu singkatan dari modulator dan demodulator, modulator dan demodulator memiliki kegunaannya tersendiri. Modulator memiliki kegunaan untuk dapat memproses suatu penumpukan data yang ada pada sinyal informasi kepada sinyal pembawa agar dapat di kirimkan kepada penggunanya dengan media tertentu. Proses seperti ini di sebut dengan proses modulasi. Proses yang terjadi di pc atau komputer adalah terbentuknya sinyal digital yang akan di ubah menjadi bentuk sinyal analog.

Demulator memiliki kegunaanya tersendiri yaitu untuk menjadi suatu proses yang di gunakan untuk mendapatkan kembali data yang di kirimkan oleh si pengirim. Di dalam proses tersebut ada data yang di pisahkan dari frekuensi yang tinggi dan data tersebut berbentuk analog maka di rubah kembali kedalam bentuk sinyal digital yang akan dapat di baca oleh komputer atau pc.

Jenis-Jenis Modem

Modem di dunia ini memiliki banyak sekali macamnya, jenis modem yang ada di bedakan menjadi beberapa macamnya berdasarkan pemasangannya dan dari jaringan modem tersebut. modem menurut jenis pemasangannya dapat di bedakan menjadi dua yaitu modem jenis internal dan modem jenis eksternal.

a. Modem Internal

Modem internal ini merupakan jenis modem yang berbentuk kartu yang dapat di pasangkan ke dalam slot yang ada pada motherboard di pc atau komputer. Kelebihan yang di miliki oleh modem jenis ini adalah cara memasangnya yang mudah serta harga dari modem ini yang relative lebih murah.

b. Modem Eksternal

Modem eksternal ini merupakan jenis modem yang di pasangkan di luar dari kompunen komputer. Umumnya jenis modem ini di pakai dengan memasangkannya ke dalam slot usb yang ada di komputer atau pc tersebut.

Jenis modem yang di bedakan berdasarkan jaringannya di bedakan menjadi dua jenis ada modem dengan media kabel da nada yang tidak menggunakan kabel atau berjenis nirkabel.

Modem Dengan Kabel

Modem dengan kabel ini merupakan jenis modem yang menggunakan media kabel untuk dapat menjadi perantara mengirimkan jaringan datanya.

Modem Tanpa Kabel

Modem tanpa kabel ini merupakan jenis modem yang mengunakan media nirkabel untuk dapat menjadi perantara untuk mengirimkan jaringan datanya, seperti modem CDMA dan juga modem GSM.

Fungsi Modem

Modem memiliki fungsinya yaitu untuk dapat mengubah sinyal yang di terima berupa sinyal digital menjadi analog dan sinyal yang berbentuk analog menjadi sinyal digital. Prose perubahan yang di lakukan itu di namakan dengan modulasi. cara kerja dari modem dapat di bagi menjadi dua bagian yaitu berupa modulator yang dapat mengubah sinyal digital di dalam komputer untuk dapat di jadikan sinyal yang nantinya akan dapat mengakses jaringan internet.

Selanjutnya berupa demodulator yang dapat mengubah sinyal analog yang di terima oleh modem menjadi sinyal berbentuk digital untuk masuk kedalam komputer.

8. Repeater

Secara bahasa, kata Repeater berasal dari bahasa Inggris “Repeat” yang memiliki arti pengulangan. Secara terminologi, definisi repeater yaitu pengulang kembali, atau secara lengkapnya yaitu alat yang berfungsi untuk mengulang atau meneruskan kembali signal ke area sekitar perangkat ini dengan lebih mudah.

Definisi repeater yaitu suatu alat atau perangkat yang mempunyai fungsi untuk menyebarkan jangkauan sinyal. Sinyal Wifi yang belum terjangkau oleh sinyal dari server, yang mana tujuan hal itu adalah untuk menangkap sinyal Wifi.

Untuk memenuhi hal tersebut, repeater dibuat menjadi dua alat yakni sebagai penerima sinyal dari server (client) dan sebagai penyebar lagi sinyal Wifi (Accesspoint). Repeater yang ada pada ruangan merupakan suatu alat yang terpasang di titik tertentu dalam jaringan demi tujuan memperbaharui sinyal agar memiliki kembali kekuatan dan bentuknya seperti semula.

Tujuannya adalah untuk memanjangkan jarak yang bisa dijangkau. Hal itu diperlukan karena sinyal mengalami perubahan bentuk dan melemah selama transmisi. Repeater pada ruangan tersusun atas antena Yagi yang fungsinya untuk menerima sinyal di luar ruangan. Selanjutnya, akan diteruskan ke booster untuk dikuatkan. Setelah itu, dipancarkan dengan Antena Omni menjadikan di daerah itu ada sinyal yang lemah menjadi lebih kuat.

a. Fungsi Repeater

Herlambang dan Aziz (2008) menyatakan, Repeater mempunyai fungsi sebagai penguat sinyal dengan cara menerima sinyal dari suatu segmen kabel kemudian memancarkan kembali sinyal itu dengan kekuatan yang sama dengan sinyal asli di segmen kabel lain.

Fungsi Repeater antara lain yaitu:

Untuk mengcakup daerah yang lemah sinyal dari server (pemancar).
Untuk memudahkan akses sinyal Widi yang dari server.
Untuk meluaskan jangkauan sinyal dari server atau pemancar.

Pemakaian repeater antara dua segmen atau lebih segmen kabel LAN yang harus digunakan protocol physical layer yang sam antara segmen kabel itu. Diantara contohnya dengan repeater dapat menghubungkan dua buah segmen kabel Ethernet 10BASE2.

b. Jenis-Jenis Repeater

Adapun jenis-jenis repeater antara lain yaitu :

Telephone repeater

Telephone Repeater merupakan jenis repeater yang dipasang di saluran telepon dengan sinyal yang akan terdegradasi karena jarak tempuh yang jauh menjadikan sinyal yang diterima oleh para user telepon bisa lebih jepas.

Optical communication repeater

Optical Communications repeater merupakan jenis repeater yang fungsinya menguatkan jangkauan sinyal pada kabel serat optik (fiber optic cable). Di jenis repeater ini, dalam serat kabel optik ada informasi digital secara fisik berwujud sebagai light pulses (pulsa cahaya) yang terbuat dari foton yang bisa tersebar secara mengacak dalam kabel serat optik.

Radio repeater

Radia repeater merupakan jenis repeater yang fungsinya untuk menguatkan sinyal radio. Pada umumnya, jenis repeater ini mempunyai satu antena yang

fungsinya dan juga secara receiver dan transmitter. Repeater jenis ini akan mengubah frekuensi sinyal yang bisa menerima sebelum dipancarkan kembali. Sinyal itu dipancarkan melalui sinyal repeater ini akan bisa menembus objek penghalang.

c. Cara Kerja Repeater

Fungsi repeater yaitu untuk menyebarluaskan jangkauan jaringan Wifi. Hal ini dapat dijalankan dengan cara menerima sinyal data dan kemudian dipancarkan lagi. Sebelum dipancarkan kembali, sinyal itu sudah masuk ke repeater yang dikuatkan terlebih dahulu dengan kedua komponen dasarnya yang bertugas untuk menerima data sinyal dari transmitter dan yang kedua memancarkan kembali data sinyal itu.

Sesudah menerima data sinyal dari transmitter, repeater akan menjalankan perubahan frekuensi menjadikan bisa mengeluarkan manfaat untuk sinyal data yang dipancarkan dapat menjadi lebih kuat. Untuk itu, sinyal juga akan menjadi lebih kuat dan mempunyai cakupan yang lebih luas.

Proses seperti itu, repeater mempunyai dua sistem yanag sering dipakai. Sistem repeater dalam jaringan dinamakan dengan analog repeater dan digital repeater.

9. Konektor

Konektor adalah alat yang dapat menguhubungkan perangkat-perangkat jaringan ke kabel fiber optik sehingga transmisi data dapat berjalan dengan baik.Tanpa adanya konektor kabel-kabel jaringan tidak dapat terhubung dengan network adaptor atau NIC.

a. Fungsi Konektor

Fungsi konektor ada untuk menjaga transmitter maupun receiver atau mengirim dan menerima sinyal informasi dengan baik tanpa ada gangguan dan masalah. Oleh karena itu, ketepatan koneksi dan jenis konektor yang diguanakan sangat berpengaruh pada data yang ditransmisikan. Ataupun secara singkatnya fungsi Konektor adalah sebagai penghubung antara perangkat satu dengan perangkat yang lainnya namun ada juga beberapa konektor yang memiliki fungsi yang berbeda.

b. Jenis-Jenis Konektor

Berikut beberpa jenis konektor, yaitu:

Konektor BNC

BNC (Bayonet Neill-Concelman) Konektor yang sangat umum adalah jenis RF Konektor digunakan untuk terminating coaxial cable. Penggunaan konektor BNC (Bayonet Neill-Concelman) ini biasanya digunakan dalam kabel coaxial untuk televisi, radio, komputer pada topologi tertentu.

Konektor BNC merupakan alternatif dari Konektor RCA komposit jika digunakan untuk video pada perangkat video komersial, walaupun banyak konsumen elektronik dengan perangkat RCA jacks dapat digunakan dengan BNC hanya peralatan komersial video melalui adaptor sederhana.

Konektor BNC digunakan untuk koneksi sinyal seperti:

Analog dan digital interface serial sinyal video.
Amatir radio antena.
Penerbangan elektronik ( avionik ).
Peralatan uji.

Konektor RJ

Konektor RJ adalah standar fisik jaringan – baik konstruksi dan wiring jack pola untuk menghubungkan telekomunikasi data. Perangkat pendukung jaringan komputer ini berfungsi untuk menghubungkan, kabel UTP kedalam komputer melalui port RJ yang dihubungkan dalam NIC.

Kabel konektor RJ ini banyak jenis tipenya, namun untuk jenis kabel yang standar dipake di daerah Amerika adalah tipe RJ11, RJ14, RJ45. Dan Setiap konektor harus disesuaikan dengan tipe NIC dan tipe kabelnya masing-masing.

Konektor Pada Koaxial

Berikut adalah macam-macam konektornya:

BNC RG59

Konektor BNC RG59 ini adalah Konektor yang digunakan sebagai penghubung antara kabel dengan perangkat CCTV baik monitor, DVR, maupun Camera. Konektor ini khusus dipergunakan untuk kabel CCTV jenis RG6.

Konektor BNC RG59 ini adalah merupakan terminasi yang dianjurkan oleh para ahli dan juga banyak dipakai oleh pemilik rumah / bangunan dalam instalasi CCTVnya. Konektor BNC RG59 ini dihubungkan ke kabel coaxial dengan cara di-crimping.

BNC to BNC

Konektor BNC to BNC ini adalah Konektor yang digunakan untuk menyambung kabel dari BNC RG6 yang akan dihubungkan ke Monitor, TV, dan DVR. Konektor BNC to BNC ini merupakan terminasi yang dianjurkan oleh para ahli dan juga banyak dipakai oleh pemilik rumah / bangunan dalam instalasi CCTVnya.

BNC-RCA

Konektor BNC – RCA ini adalah Konektor yang digunakan untuk merubah BNC menjadi RCA yang akan dihubungkan ke Monitor atau ke TV. Konektor BNC – RCA ini merupakan adalah terminasi yang dianjurkan oleh para ahli dan juga banyak dipakai oleh pemilik rumah / bangunan dalam instalasi CCTVnya.

Konektor FC

FC (Fiber Connector), konektor jenis ini digunakan untuk kabel single mode dengan akurasi yang sangat tinggi dalam menghubungkan kabel dengan transmitter maupun receiver.

Konektor ini menggunakan sistem drat ulir dengan posisi, sehingga jika dipasangkan dengan perangkat lain, akurasinya tidak akan mudah berubah. Selain itu kebel ini mempunya akurasi yang dangat tinggi jika di hubungkan dengan transmitter maupun reciever.

10. PC Server

Server merupakan sebuah tempat yang dipenuhi dengan berbagai macam informasi, dimana server memiliki tugas utama untuk memberikan sebuah service atau layanan bagi para klien yang terhubung dengannya. Terdapat berbagai macam jenis server yang ada dengan fungsi yang berbeda-beda, misalnya saja web server yang digunakan untuk menyimpan data dalam sebuah web, FTP server yang menangani perpindahan file (transfer file), mail server yang melayani urusan email para klien, database server untuk menyimpan berbagai macam data atau file dan lain sebagainya.

Sebuah komputer dapat memiliki peran sebagai server, klien, atau bahkan keduanya. Misalnya saja, Anda memakai sebuah komputer A untuk mengakses website milik pengguna B, maka kini Anda berperan sebagai klien. Sebaliknya, jika pengguna B menggunakan komputernya untuk mengakses website Anda, maka Anda kini berperan sebagai server. Konsep tersebut lebih dikenal dengan sebutan konsep peer to peer.

a. Jenis-Jenis Server

Proxy server, salah satu jenis server yang digunakan untuk membatasi permintaan data. Terdapat beragam jenis server yang ada, dengan fungsi dan kegunaan yang berbeda-beda. Berbagai jenis server tersebut bisa anda lihat dibawah ini:

Proxy server: membatasi permintaan data, kinerja koneksi, dan berbagi file antar server dan client di luar jaringan. Selain itu, proxy server ini juga berfungsi sebagai gerbang antara jaringan lokal dan jaringan luar (internet)
Telnet server: mengatur komputer dengan melakukan log in dan log out pada komputer host.
Virtual server: membuat sejumlah server fisik seolah- olah seperti menjadi beberapa server.
Web server: menyimpan konten pada website dan berkomunikasi menggunakan HTTP.
Audio dan video server: menyimpan fitur multimedia sebuah website.
FTP server: mengatur transfer data dalam sebuah jaringan
Aplikasi server: mengolah perintah yang diberika oleh klien dan menghubungkannya dengan database.
Mail server: menyimpan berbagai macam surat elektronik, menangani berbagai permintaan klien.
News server: mendistribusikan berbagai macam berita melalui jaringan berita.

b. Fungsi Server

Walaupun terdapat beragam jenis server, namun secara umum sebuah server memiliki fungsi yang sama. Berikut merupakan berbagai macam fungsi server secara umum:

Melayani dan bertanggung jawab penuh terhadap permintaan data dari komputer klien.
Menyediakan berbagai macam resource untuk dapat digunakan semua komputer klien yang masuk dalam jaringan, baik itu berupa perangkat keras maupun perangkat lunak/aplikasi.
Bertanggung jawab dalam mengatur lalu-lintas data.
Menyimpan berbagai file dan data untuk dapat diakses bersama-sama menggunakan protokol FTP.
Mengatur hak akses (permissions) ke dalam sebuah jaringan, sehingga tidak semua klien mampu mengakses data yang terdapat dalam komputer server.
Menyediakan aplikasi dan database yang mampu dijalankan di semua komputer klien.
Memberikan perlindungan untuk komputer klien dengan pemasangan firewall atau anti malware di komputer klien.

c. Manfaat Penggunaan Komputer Server

Dengan menggunakan sebuah komputer server, berbagai biaya dan juga waktu dapat dipangkas, sehingga sebuah kegiatan menjadi lebih ekonomis. Misalnya saja, jika di sebuah perusahaan terdapat sebuah komputer server yang terhubung ke semua komputer lain sebagai kliennya, maka sebuah data dapat dibagikan ke sesama klien dalam jaringan perusahaan tersebut.

Kemudian jika misalnya ada komputer klien yang ingin mencetak sebuah file, maka bisa langsung melalui komputer server, sehingga hanya dibutuhkan satu buah printer saja. Tentu jauh lebih ekonomis dibandingkan dengan jika harus melakukan pemasangan printer untuk tiap komputer yang ada di perusahaan tersebut. Untuk membuat sebuah komputer server, terdapat beberapa hal yang harus diperhatikan, seperti:

RAM: kapasitas memori yang besar agar proses multitasking menjadi lebih cepat.
Processor: komputer sever sebaiknya memiliki kecepatan akses prosesor yang mumpuni agar kinerja tetap terjaga dan tidak down.
Hard Drive: berguna untuk menyimpan berbagai macam data komputer klien yang terpusat pada komputer server. Kebanyakan server canggih lebih memilih menggunakan SSD ketimbang hard drive atau harddisk karena performa atau kinerjanya lebih baik.

d. Cara Kerja Server

Secara sederhana, server bekerja atas permintaan dari sebuah klien. Misalnya saja, untuk kasus web server, ketika Anda mengetikkan suatu alamat website menggunakan browser, maka artinya komputer Anda sedang bertindak sebagai klien yang meminta informasi kepada web server. Web server tersebut kemudian mengirimkan isi website ke komputer Anda, sehingga Anda pun dapat mengakses isi website tersebut.

Untuk kasus lainnya, seperti server FTP, mungkin agak sedikit berbeda. Pada server FTP, Anda dapat mengunggah sebuah dokumen atau data menuju server FTP, sehingga dapat disimpan dalam server tersebut. Sebagai klien, Anda berhak untuk menyimpan data Anda di server FTP. Nantinya, jika ada orang lain yang tergabung dalam jaringan server tersebut dan ingin mengunduh data atau dokumen Anda, maka server FTP akan menyediakan koneksi untuk klien lain tersebut. Secara umum, semua jenis server bekerja dengan menjalankan fungsi-fungsi yang telah disebutkan sebelumnya, mulai dari melayani permintaan data dari klien hingga memberikan perlindungan pada komputer klien. Hanya saja, untuk jenis server yang berbeda, hal yang dilayani pun berbeda.
