Cara Menghitung di Osiloskop

Mode Chanel pilih CH1. Switch pemilih sinyal diposisikan pada DC. Volt/div pilih 5V. Time/div 0.2mS. Geser posisi gelombang pada posisi tengah.

Atur Function Generator pada gelombang output 1KHz

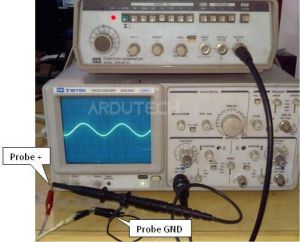

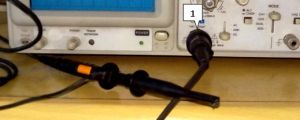

Hubungkan output function generator pada probe Osiloskop

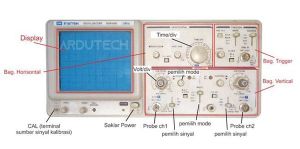

Oscilloscope merupakan peralatan standar di lab elektronika, dipakai ketika kita akan melihat atau mengukur frekuensi. Ada banyak jenis oscilloscope walaupun secara umum dikelompokkan menjadi 2 jenis : oscilloscope analog dan oscilloscope digital. OK biar sobat bisa mengoperasikan alat ini mari kita bahas bagaimana cara mengukur frekuensi dg oscilloscope analog. Frekuensi yang akan kita baca sebesar 1KHz dengan tegangan 7Vdc sinyal dibangkitkan dengan Function Generator. Tapi terlebih dahulu kita pahami panel pada Oscilloscope (Oscilloscope yang kita gunakan masih analog).

Cara Menghitung Gelombang

Hitung Frekuensi

Time/div = 0.2mS
Panjang gelombang ada 5 div.
T = 5 x 0.2mS = 1mS
F = 1/T = 1/1mS = 1.000Hz (1KHz)

Hitung Tinggi Tegangan

Volt/div = 5V
Tinggi gelombang 1 div selisih 2 strip (1 Div = 5V, 1 strip = 1V)
Teg :
1div x 5V = 5V
2strip x 1V = 2V
Total teg (Vpp) = 7Vdc
